Stereolab PRO. Laboratoryjny analizator lamp NOS z pomiarem w anodzie. Nowy standard certyfikacji w audio.
Czym różni się standardowy pomiar emisji od pełnej klasyfikacji metrologicznej? Poznaj serce mojego laboratorium, architekturę bez ujemnego sprzężenia zwrotnego i technologię pomiaru Continuous DC.
Wymagający rynek High-End Audio nie znosi niedopowiedzeń. Oferowanie rzadkich, historycznych lamp NOS wyłącznie na podstawie pomiaru emisji z archaicznych testerów przestało być wystarczające. Świadomy audiofil wymaga dziś twardych, laboratoryjnych dowodów na to, że układ znajduje się w szczytowej formie.

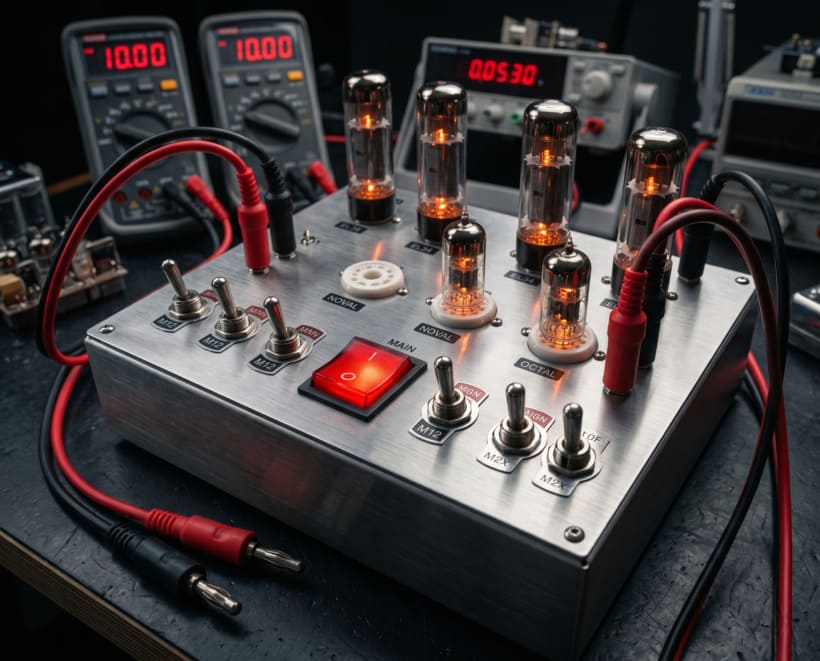

Jako inżynier odpowiedzialny za odbudowę i serwis sprzętu referencyjnego, potrzebowałem stanowiska pomiarowego o absolutnie unikalnych parametrach zasilania i odczytu. Dlatego zaprojektowałem i zbudowałem Stereolab PRO – własny analizator metrologiczny, operujący w środowisku stanu ustalonego.
To platforma analityczna, która nie ocenia lamp w prostej skali „dobra/zła”, lecz generuje oficjalny certyfikat pomiarowy na bazie rygorystycznych praw fizyki i matematyki, pozbawiony błędów systematycznych dławiących pomiary w komercyjnych testerach.
🎛️ Moduły Pomiarowe i Obsługiwane Typy
Stanowisko opiera się na analogowej architekturze szynowej, zapewniającej pełną separację galwaniczną obwodów. Obsługuję fundament złotej ery audio:
- Mocne Triody / Duotriody: ECC88, E88CC, ECC81, ECC82, ECC85, 6SN7 mierzone bez dławienia prądowego, z pełną analizą symetrii.
- Triody Napięciowe: ECC83 i jej warianty (12AX7, 5751, ECC808).
- Triody i Pentody Mocy: Od referencyjnych EL34, przez zwinne EL84, EL86, EL95, po wejściowe EF86.
- Magiczne Oczka i Prostowniki: Testowane w nominalnych, katalogowych punktach pracy.
🔬 Weryfikacja Premium: Pełen Protokół
Zanim lampa otrzyma klasyfikację emisyjną, przechodzi protokół bezpieczeństwa, weryfikujący jej gotowość do pracy w referencyjnych wzmacniaczach:
- Test Próżni (Gas Test): Bezwzględna kontrola stabilności prądu stałego (Absolute DC Stability).
- Izolacja Grzejnika (H-C Leakage): Wysokonapięciowe badanie rezystancji (>200 MΩ) eliminujące przydźwięk.
- Odsłuch Szumów (Noise Floor): Klasyfikacja tła własnego układu.
- Test Mikrofonowania & Żywotności: Weryfikacja sztywności konstrukcji (np. siatek ramkowych) i emisji po obniżeniu żarzenia.
Metodologia Continuous DC i Bocznik Anodowy
Przełomowa Architektura: Brak Degeneracji Katodowej
Większość standardowych testerów używa rezystorów pomiarowych w katodzie, co generuje ujemne sprzężenie zwrotne. Kradnie to napięcie biasu i dusi emisję (zaniżając parametry mocnych lamp nawet o 30%). W Stereolab PRO katoda podłączona jest do absolutnej masy (0 V), a super-precyzyjny bocznik pomiarowy (metal-film 0.1%) znajduje się w obwodzie anody. Lampa widzi idealny, rzeczywisty bias (Ug1), a mierzone napięcie anodowe (Ua) jest korygowane bezpośrednio na nóżce bańki. Mierzę czystą emisję bez żadnych przekłamań.
📐 Termiczna Stabilizacja i Histereza
Nie używam impulsowych pomiarów (Sweep). Lampa przechodzi adaptacyjną procedurę wygrzewania (np. 900 sekund pod pełnym, stałym obciążeniem). Pomiary zdejmuję w unikalnym podwójnym przebiegu po drabince napięć (w dół i w górę), co pozwala algorytmowi wyliczyć Histerezę Cieplną – żelazny dowód na to, że struktura mechaniczna elektrod całkowicie ustabilizowała się termicznie.
⚡ Laboratoryjny Łańcuch Odczytu
Serce zasilania stanowi wielokilogramowy, norweski transformator Tandberg, zapewniający galwaniczną sztywność. Sam pomiar emisji odczytywany jest jako spadek napięcia (w miliwoltach) przez laboratoryjny multimetr o rozdzielczości 20 000 zliczeń (rozdzielczość 0.1 µA). Oprogramowanie konwertuje ten wynik w czasie rzeczywistym z uwzględnieniem dokładnej, zindywidualizowanej rezystancji bocznika (np. 99.70 Ω).
💻 AUTORSKIE OPROGRAMOWANIE: DYNAMIKA VS LINIOWOŚĆ
Aparatura jest sprzężona z moim autorskim algorytmem analitycznym, który radykalnie oddziela dwa pojęcia: prawdziwą transkonduktancję od średniej liniowości. Zdejmując charakterystykę przejścia, system oblicza gm lokalne dokładnie w katalogowym punkcie pracy (różnica centralna), oddając w 100% dynamikę lampy. Równolegle, wbudowany algorytm oblicza model regresji ze wszystkich punktów, podając średnie nachylenie i dopasowanie matematyczne krzywej (R²). Dzięki temu wskaźnik Stereolab Technical Index (STI) klasyfikuje lampę z jubilerską dokładnością – aż do poziomu „Reference Grade”.
🛡️ CERTYFIKAT, KTÓREMU MOŻESZ ZAUFAĆ
Wybierając w moim laboratorium rzadką parę z rombem Telefunkena, Amperexa z siatką ramkową czy kwadrę EL34, otrzymujesz do nich fizyczny, laboratoryjny dokument Stereolab Certified z unikalnym numerem UID.
Widzisz czarno na białym, przy jakim napięciu anodowym dokonano odczytu i jaką wartość miał bocznik. Analizujesz tabelę z separacją na transkonduktancję z punktu pracy (np. 106% normy) oraz liniowość (R² >99%). Masz bezwzględną pewność co do balansu symetrii systemów.
Zdejmuję z Twoich barków ryzyko losowości. Oferuję referencyjne lampy NOS udowodnione przez bezkompromisową inżynierię metrologiczną. Ty musisz je tylko wpiąć we wzmacniacz i delektować się muzyką.
